  • Módulo de scanner de temperatura infravermelho MSE Thermopile para scanner de temperatura de reconhecimento facial

    O módulo infravermelho de termopilha tipo YY-MSE é um aplicativo de medição de temperatura baseado em sensor infravermelho de montagem em superfície ultrafino de ponto único desenvolvido independentemente pela Sunshine. É adequado para medição de temperatura de telefones celulares e outros equipamentos inteligentes.


    Detalhes do produto

    Tags de produto

    Visão geral

    O módulo infravermelho de termopilha tipo YY-MSE é um aplicativo de medição de temperatura baseado em sensor infravermelho de montagem em superfície ultrafino de ponto único desenvolvido independentemente pela Sunshine. É adequado para medição de temperatura de telefones celulares e outros equipamentos inteligentes.

    1

    Figura - 1 Módulo YY-MSE

    Visão geral Definições de interface

    Parâmetros Técnicos Principais

    Proporção de DS: padrão 1: 1

    1

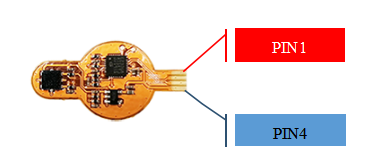

    Figura 2

    PIN1: GND Público
    RX PIN2: Receptor de porta serial TTL RX
    TX PIN3: TX do remetente da porta serial TTL
    PIN4: 3.3V Power +

    FOV (campo de visão): cerca de 57 °

    Faixa de comprimento de onda infravermelho: 8-14μm

    Precisão da transmissão de dados de temperatura: 0,1 ℃

    Faixa de medição de temperatura:

    Universal: 0 ~ 300 ℃

    Especial: 23 ~ 46 ℃ (com compensação de temperatura corporal)

    Precisão:

    Universal: ± 2 ℃ ou 2% da temperatura medida

    Especial: ± 0,3 ℃

    Comunicação: porta serial UART

    Tipo de interface: 2,0 mm-4 pinos, FFC (cabo plano flexível) é opcional

    Faixa de tensão: DC 5-7V, potência ≤ 40 mW

    Condições de trabalho e armazenamento:

    Temperatura de trabalho: 0 ~ 50 ℃

    Temperatura e umidade de armazenamento: -20 ~ 80 ℃; 45% UR não condensado

    Índice de calibração de temperatura: valor de calibração - 37 ℃, distância de calibração - 2,5 cm, dependendo da superfície alvo do corpo negro.

    A melhor distância para detectar a temperatura corporal ou a temperatura do pulso: 1 ~ 8 cm

    Aplicações e Atenções

    Formulários:

    medição da temperatura da testa

    medidores de temperatura de pulso

    medição da temperatura da palma

    outras aplicações de medição de temperatura de curto alcance

    1
    2

    Atenções:

    1. O módulo de medição de temperatura tipo YY-MSE é severamente afetado pela flutuação da temperatura ambiente, é proibido ser testado em máquina nua, ou ser usado em choque térmico, como sopro direto na porta do ar condicionado.
    2. Quando o shell é instalado e ligado, a temperatura do módulo pode ser medida com precisão porque o módulo precisa atingir o equilíbrio térmico com a temperatura ambiente. Quando o equilíbrio térmico é alcançado, a temperatura ambiente pode mudar lentamente, como o aquecimento da caixa. De acordo com a experiência, o tempo de equilíbrio térmico é de 15 ~ 25 minutos (dependendo do aquecimento e do isolamento de diferentes alojamentos).
    3. O YY-MSE pertence ao módulo de medição de temperatura de faixa próxima da temperatura do ponto, a relação DS é 1: 1, o ângulo de campo é de cerca de 57 graus. 8 cm. faixa de temperatura máxima Se a relação DS for satisfeita e a superfície uniforme for oposta (a superfície em seu ângulo de campo de visão é uma superfície uniforme, como um corpo negro), ela tem as seguintes características de variação de temperatura:

    Mesa - 8

    Distância (cm)

    Valor Alvo (℃)

    0

    + 0,8 ℃

    1

    + 0,4 ℃

    2,5 (distância de calibração de fábrica)

    0 ℃

    4

    -0,4 ℃

    5

    -0,8 ℃

    6

    -1,2 ℃

    7

    -1,5 ℃

    8

    -1,8 ℃

    A característica de temperatura não pode ser evitada porque a própria emissividade do infravermelho é atenuada pela influência da distância. Se um cliente não usa a conversão de temperatura da superfície corporal dentro do módulo e seu próprio algoritmo de pesquisa, precisa se concentrar neste recurso.
